Описание
Общие сведения
- низкого давления
- загнутые назад лопатки
- количество лопаток – 12
- асинхронный электродвигатель
- выход потока в стороны и вниз
- изготовлен из оцинкованной стали, рабочее колесо из углеродистой стали с полимерным покрытием
- параметры питающей сети 380 В/50 Гц
- класс защиты электродвигателя IP54
Назначение
- системы вытяжной вентиляции
- устанавливается на кровле для перемещения воздуха или невзрывоопасных газопаровоздушных сред с температурой не выше 80 °С, не вызывающих ускоренной коррозии стали (не более 0,1 мм/год), с содержанием пыли и других твердых примесей не более 100 мг/м³, не содержащих липких веществ и волокнистых материалов
- предназначены, как правило, для работы без сети воздуховодов
Условия эксплуатации
Климатическое исполнение вентиляторов У1 по ГОСТ 15150-69 (температура окружающей среды от -45 °С до + 40 °С)
Технические характеристики
Относительный диаметр колеса |
Электродвигатель |
Производительность, тыс. м3/час |
Статическое давление, Па | |||
|---|---|---|---|---|---|---|
| Частота вращения, об/мин | Номинальная мощность, кВт | Потребляемая мощность, кВт | Ток, А | |||
| 0,9 | 1500 | 0,25 | 0,37 | 0,83 | 1-2,0 | 80-210 |
| 0,95 | 0,37 | 0,54 | 1,18 | 1,1-2,2 | 80-230 | |
| 1 | 0,37 | 0,54 | 1,18 | 1,4-2,7 | 80-240 | |
| 0,9 | 3000 | 1,5 | 1,9 | 3,3 | 2,1-4 | 350-1000 |
| 0,95 | 2,2 | 2,7 | 4,6 | 2,4-4,7 | 350-1050 | |
| 1 | 2,2 | 2,7 | 4,6 | 2,8-5,6 | 350-1100 | |

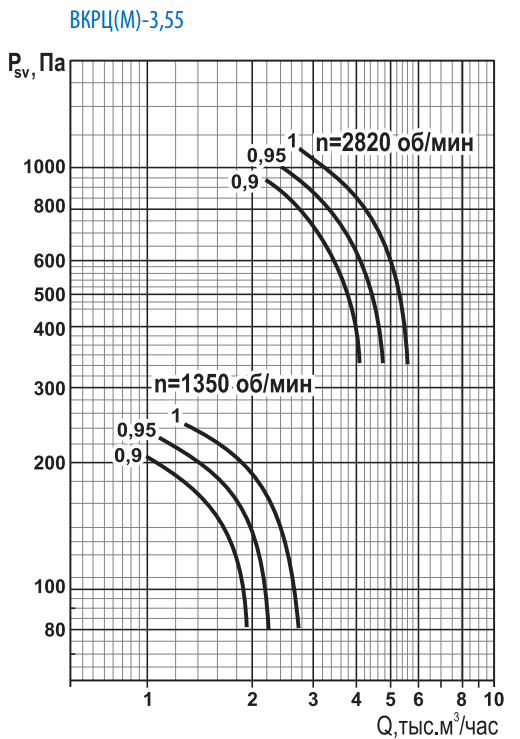

Аэродинамические характеристики
